Den Solar Strom selbst verbrauchen, aber wann? Mit der Schaltung unten kann der Strom vom Solarwechselrichter überwacht werden. Ab der passenden Energie-Produktion, wird ein SSR Relays geschaltet (Hier LED).
Damit können moderne Systeme zugeschaltet werden, wenn genügend Energie Produziert wird. Z.B. moderne Wärme-Pumpen Boiler haben einen Steuereingang, mit dem der Boiler anstatt bis 55°C elektrisch auf 65°C aufgeladen werden können. Bei einem Elektroauto könnte eine Zusätzliche geschaltete Ladedose für 230V 16A angebracht werden, so dass das Fahrzeug nur bei Sonnenproduktion geladen wird.

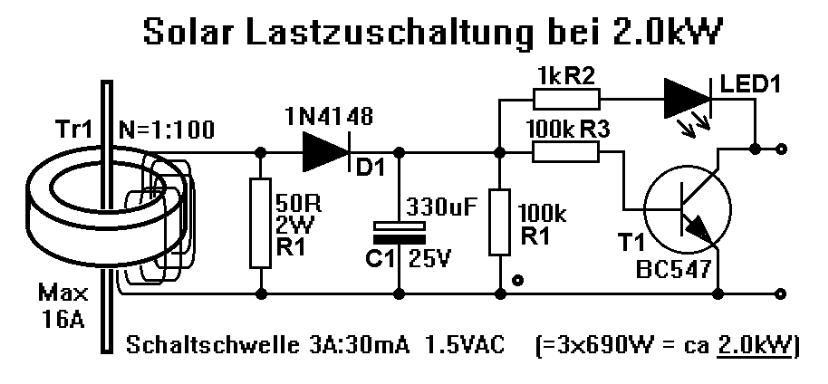

Beschreibung und Funktion: Als Stromwandler wurde ein Ferritkern aus Material N30 mit 27mm Aussendruchmesser verwendet, wobei jeder Ferrit Kern verwendet werden kann. Der Bürdenwiderstand von 33 Ohm wandelt den Strom in Spannung um. Der Maximalwert von 16 Amp. im Verhältnis 1:100 ergibt 160mA über dem 33 Ohm Bürden Widerstand und damit maximal 5.3V AC. Der Kondensator wird durch die Schottky Diode mit dem Spitzenwert geladen was die Spannung um den Faktor 1.414 anhebt und über der Diode gehen 0.3V verloren, das gibt dann maximal 7.2V über dem Kondensator C1 . Als 33 Ohm Widerstand können 3 Stk. 100 Ohm Widerstände parallel geschaltet werden, das gibt dann 33 Ohm und 0.75W zusammen.
Die Schaltung ist dafür gedacht, dass diese bei einer der drei Phasen der Solaranlge bei ca. 4 Amp schaltet. Über alle drei Phasen haben wir 4Ax230Vx3Phasen = ca. 2.8kW (30% der maximal Produktion.)
