Amp_3-Transistor
Elektronik

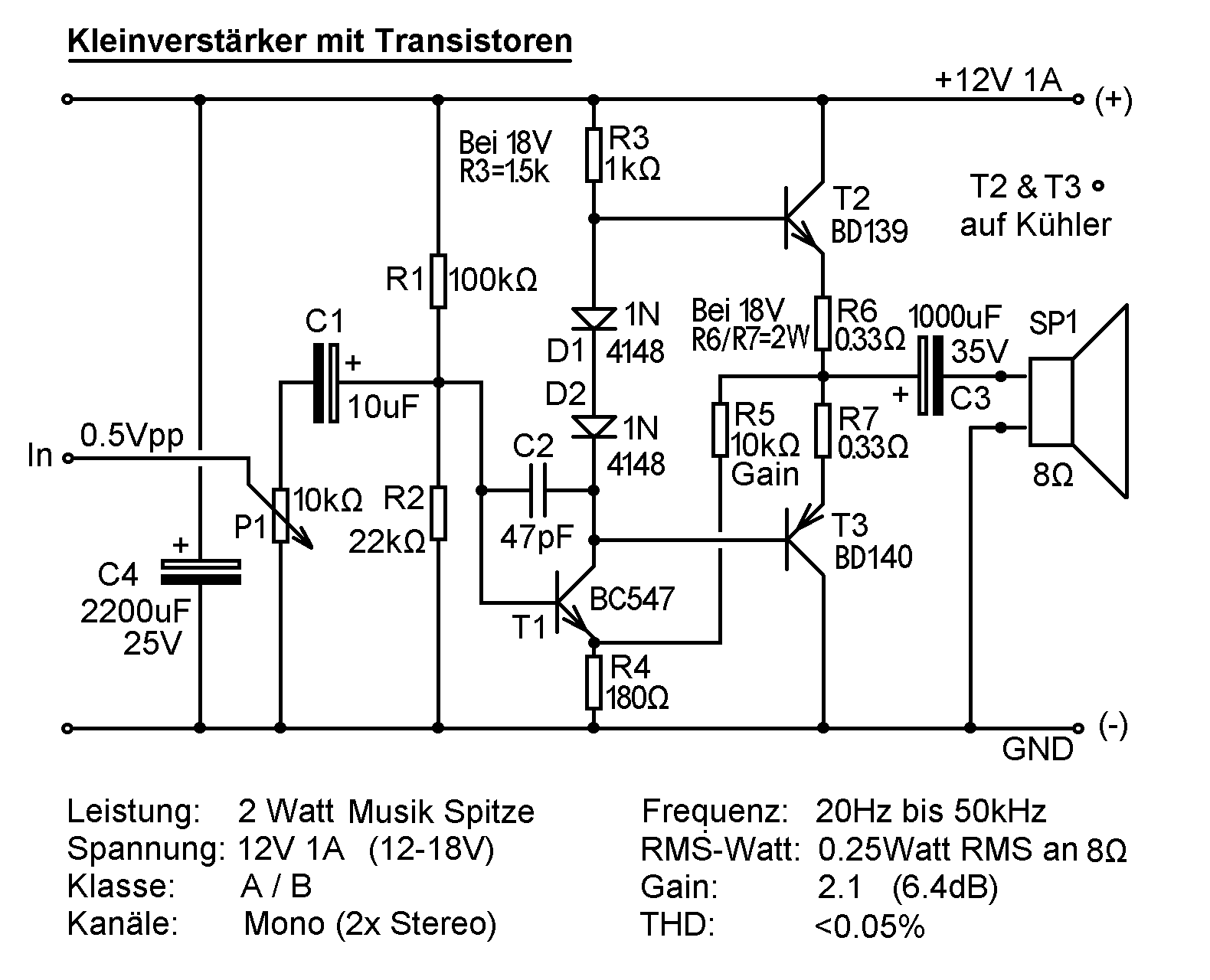

Mit dem Schaltungscode MDD0344 haben wir eine diskrete Kleinverstärker Schaltung mit Transistoren erarbeitet. Der Aufbau ist eine sehr direkte Basisschaltung, nach dem Handbuch. Die Bauteile sind allesamt Standard und in jeder Bastelkiste gut verfügbar. Einfache Standard Betriebsspannung von 12V
- Leistung: 2 Watt Musikspite (0.25 Watt RMS an 8 Ohm bei 12V)
- Betriebsspannung: 12V 1A (12-18V für mehr Leistung)
- Kanäle: Mono, 2x aufbauen für Stereo
- Frequenzgang: 20Hz bis 50kHz,
- Klirrfaktor (THD) / Rauschen: <0.05%
- Lizenz: Dieses Projekt ist unter der Unlicense lizenziert. Sie können die Schaltung ohne Bedingungen kopieren, modifizieren und verbreiten
