Amp_Diskret
Elektronik

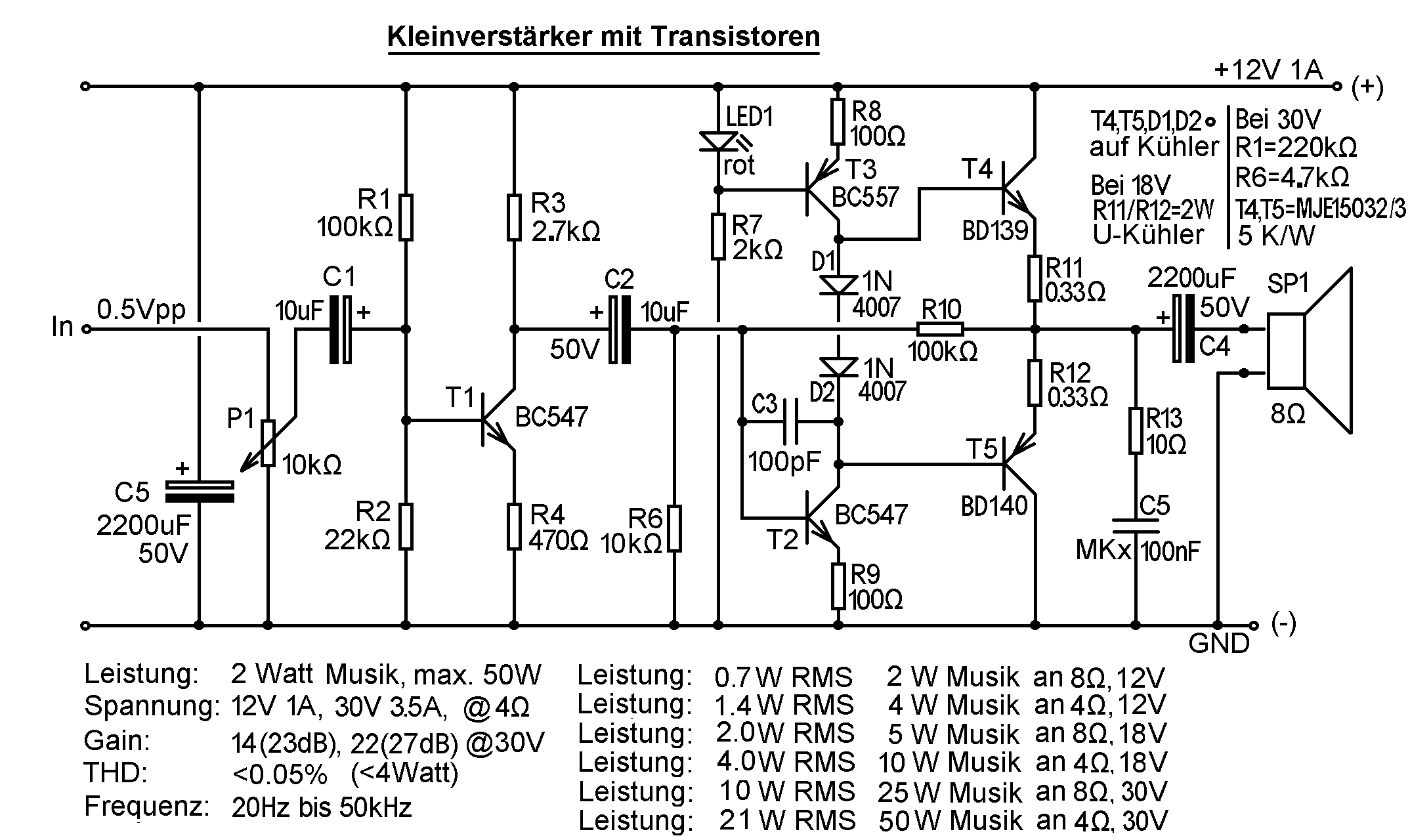

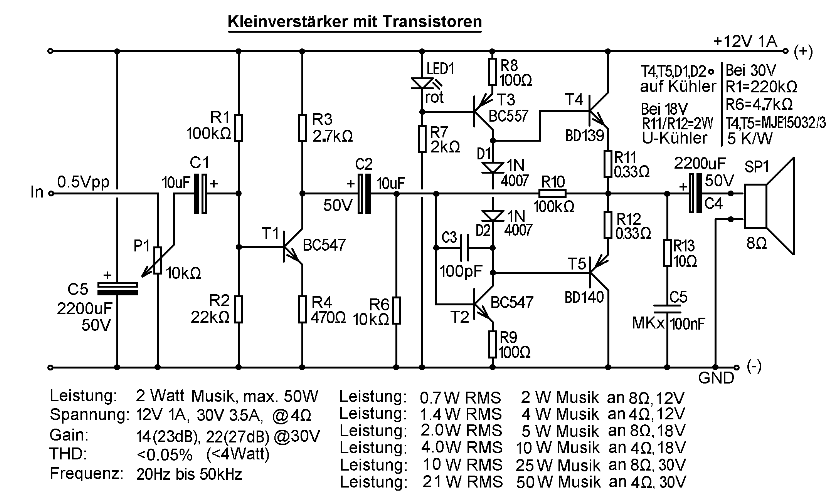

Diskreter Transistor Audioverstärker
Mit dem Schaltungscode MDD0344 haben wir eine diskrete Kleinverstärker-Schaltung mit Transistoren erarbeitet. Der Aufbau ist eine komplementäre Gegentakt-Endstufe (Push-Pull) bzw. Lin-Technologie nach dem Erfinder H.C. Lin.
Die Bauteile sind allesamt Standard und in jeder Bastelkiste gut verfügbar. Mit dem Schaltungscode MDD0344 haben wir eine diskrete Kleinverstärker-Schaltung mit Transistoren erarbeitet. Der Aufbau ist eine komplementäre Gegentakt-Endstufe (Push-Pull) bzw. Lin-Technologie nach dem Erfinder H.C. Lin.
- Leistung: 2 Watt Musikspite (0.7 Watt RMS an 8 Ohm bei 12V) bis 21W auslegbar
- Betriebsspannung: 12V 1A (bis 30V 3.5A @4 Ohm)
- Kanäle: Mono, 2x aufbauen für Stereo
- Frequenzgang: 20Hz bis 50kHz,
- Klirrfaktor (THD) / Rauschen: <0.05%
- Lizenz: Dieses Projekt ist unter der Unlicense lizenziert. Sie können die Schaltung ohne Bedingungen kopieren, modifizieren und verbreiten
Technische Besonderheiten der Schaltung:
Transistoren: Die Endstufentransistoren BD139 und BD140 können bis 18V verwendet werden, bis 30V sind MJE15032/33 zu verwenden
Konstantstromquelle: LED1, R7, R8 und T3 bilden eine aktive Stromquelle, die stabile der Treiberstufe sicherstellt
Gegenkopplung R9: Der Widerstand R9 100 Ohm dient als Emitter-Gegenkopplung, stabilisiert die Verstärkung, senkt die Verzerrungen und Schützt vor Überstrom
Betriebsspannung: Mit der einfachen Betriebsspannung von 12V bis 30V ist eine komfortable Spannungsversorgung gegeben.
Dioden D1/D2: Es wurden Dioden der Reihe 1N400x anstelle von 1N4148 verwendet. Diese besitzen einen ähnlichen Temperaturdrift wie die Leistungs-Transistoren.Konstantstromquelle: LED1, R7, R8 und T3 bilden eine aktive Stromquelle, die stabile der Treiberstufe sicherstellt
Gegenkopplung R9: Der Widerstand R9 100 Ohm dient als Emitter-Gegenkopplung, stabilisiert die Verstärkung, senkt die Verzerrungen und Schützt vor Überstrom
Zobel-Glied (R13, C5): R13 und C5 (100nF) linearisieren die Impedanz des Lautsprechers bei hohen Frequenzen und verhindern eine Schwingneigung der Endstufe.
